مقدمه (الگوی هرم وارونه)
رشد صنایع سنگین، توسعه کارخانهها و گسترش سولههای تولیدی باعث شده سازههای فولادی صنعتی به یکی از ستونهای اصلی زیرساختهای عمرانی تبدیل شوند. در این میان، انتخاب نوع مقطع فولادی نقش تعیینکنندهای در ایمنی، دوام و بهرهوری اقتصادی پروژهها دارد.
نبشی بهعنوان یکی از پرکاربردترین مقاطع فولادی، جایگاه ویژهای در طراحی و اجرای سازههای صنعتی پیدا کرده است؛ زیرا امکان انتقال بار، ایجاد اتصالات پایدار و تقویت بخشهای مختلف سازه را فراهم میکند.
با توجه به افزایش الزامات آییننامهای و حساسیت پروژههای صنعتی، استفاده صحیح از نبشی دیگر صرفاً یک انتخاب تجربی نیست، بلکه نیازمند تحلیل مهندسی، شناخت استانداردها و اجرای اصولی است.
در این مطلب، نحوه استفاده از نبشی در ساخت سازههای فولادی صنعتی بهصورت تخصصی بررسی میشود؛ بهگونهای که مهندسان عمران، ناظران پروژه و فعالان حوزه سازه بتوانند از آن بهعنوان یک مرجع فنی استفاده کنند.
تعریف نبشی و اهمیت آن در سازههای فولادی صنعتی
نبشی نوعی پروفیل فولادی با مقطع L شکل است که در دو نوع بال مساوی و بال نامساوی تولید میشود. این مقطع به دلیل شکل هندسی خاص خود، توانایی بالایی در تحمل نیروهای محوری، برشی و خمشی دارد.
اهمیت نبشی در سازههای صنعتی از چند جنبه قابل بررسی است:
- ایجاد اتصالات مقاوم بین تیرها و ستونها
- تقویت گوشهها و نقاط تمرکز تنش
- انتقال نیروهای جانبی به اجزای اصلی سازه
- امکان اجرای سازههای سبک اما مستحکم
- کاهش وزن کلی اسکلت فلزی در مقایسه با برخی مقاطع سنگین
بر اساس گزارشهای مهندسی سازه، بیش از ۴۰ درصد اتصالات ثانویه در سازههای صنعتی با استفاده از نبشی طراحی و اجرا میشوند.
انواع نبشی مورد استفاده در سازههای صنعتی
نبشی بال مساوی
در این نوع، دو ضلع نبشی دارای طول یکسان هستند. این ویژگی باعث توزیع یکنواخت تنش و کاربرد گسترده در اتصالات سازهای میشود.
کاربردهای رایج آن شامل موارد زیر است:
- اتصال تیر به ستون
- مهاربندهای جانبی
- ساخت قابهای فلزی سبک
نبشی بال نامساوی
در این مدل، طول دو ضلع متفاوت است و معمولاً در شرایطی استفاده میشود که محدودیت فضا یا نیاز به مقاومت متفاوت در دو جهت وجود دارد.
موارد مصرف آن عبارتاند از:
- تقویت گوشههای خاص سازه
- اتصالات با بارگذاری نامتقارن
- پروژههای صنعتی با طراحی ویژه
نبشی فابریک و نبشی پرسی
نبشی فابریک بهصورت مستقیم از فرآیند نورد گرم تولید میشود و خواص مکانیکی یکنواختتری دارد.
در مقابل، نبشی پرسی از خمکاری ورق فولادی ساخته شده و معمولاً در پروژههای سبکتر کاربرد پیدا میکند.
نقش نبشی در اجزای مختلف سازه فولادی صنعتی

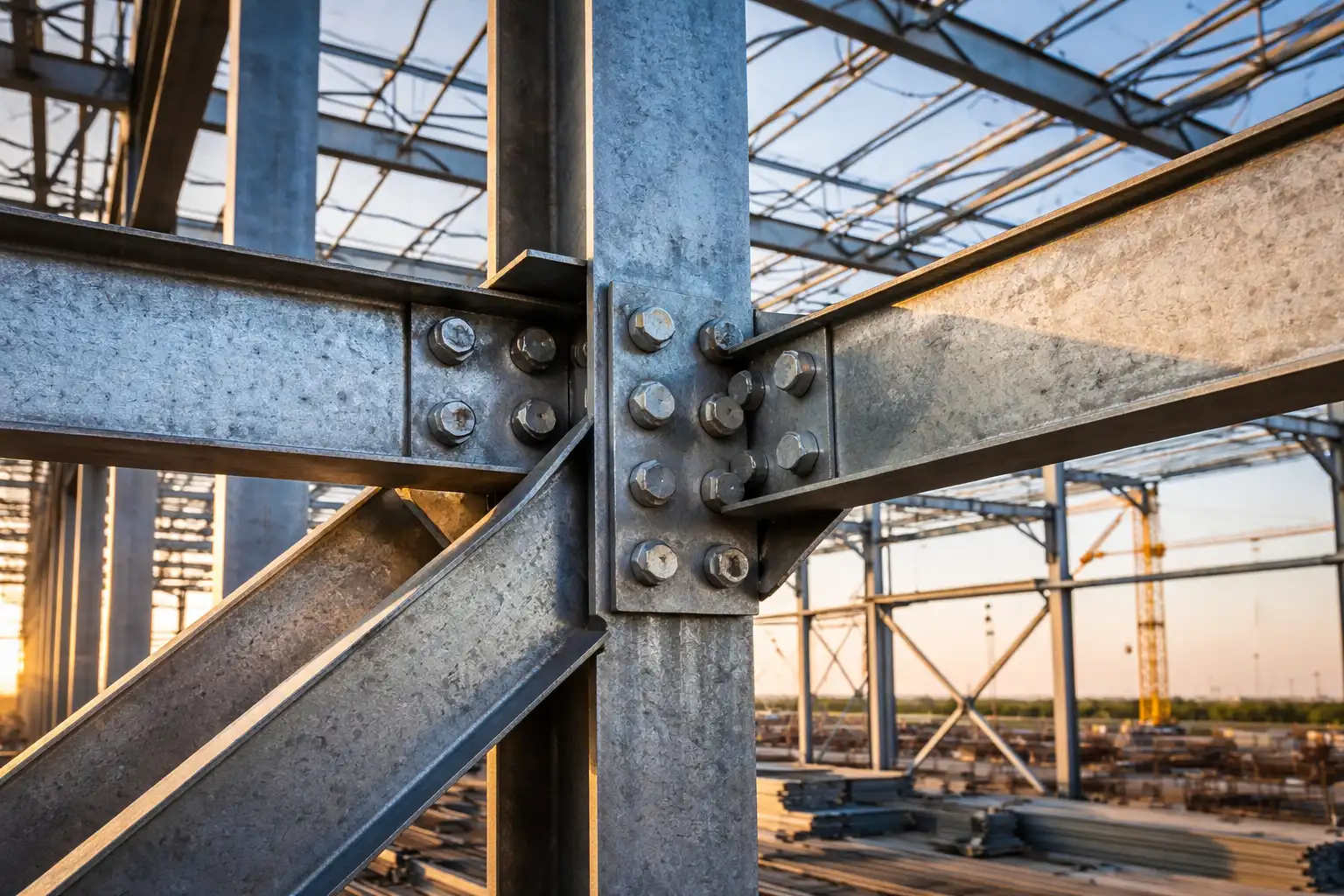

استفاده در اتصالات تیر به ستون
در سازههای صنعتی، اتصال تیر به ستون یکی از بحرانیترین نقاط سازه محسوب میشود. نبشی بهعنوان عضو رابط، وظیفه انتقال نیرو را بر عهده دارد.
ویژگیهای این کاربرد عبارت است از:
- افزایش پایداری اتصال
- کاهش تمرکز تنش
- سهولت نصب و اجرا
کاربرد در مهاربندی سازه
برای مقابله با نیروهای جانبی مانند باد و زلزله، از سیستم مهاربندی استفاده میشود. نبشی در این بخش بهعنوان عضو کششی یا فشاری عمل میکند.
مزایای استفاده از نبشی در مهاربندی شامل:
- وزن کمتر نسبت به مقاطع سنگین
- امکان نصب سریع
- قابلیت تنظیم طول و زاویه
استفاده در ساخت خرپاها و قابهای صنعتی
خرپاهای فولادی که در سولهها و سالنهای صنعتی به کار میروند، اغلب با نبشی ساخته میشوند. این انتخاب باعث کاهش وزن سازه و افزایش بهرهوری اقتصادی میشود.
نقش نبشی در تقویت موضعی سازه
در برخی نقاط که تمرکز تنش بالا است، مانند گوشهها یا محل اتصال تجهیزات سنگین، از نبشی بهعنوان تقویتکننده موضعی استفاده میشود.
مراحل استفاده از نبشی در ساخت سازه فولادی صنعتی
مرحله اول: طراحی مهندسی و محاسبات سازهای
در ابتدا، مهندس طراح بر اساس بارهای وارده، نوع نبشی و ابعاد آن را مشخص میکند. این مرحله شامل بررسی موارد زیر است:
- بار مرده و زنده
- نیروهای جانبی
- شرایط محیطی
- استانداردهای طراحی
مرحله دوم: انتخاب نوع و سایز نبشی
بر اساس نتایج محاسبات، سایز مناسب نبشی تعیین میشود. انتخاب نادرست در این مرحله میتواند باعث کاهش ایمنی سازه شود.
مرحله سوم: آمادهسازی و برشکاری
نبشیها طبق نقشههای اجرایی برش داده میشوند. دقت در این مرحله تأثیر مستقیم بر کیفیت اتصال دارد.
مرحله چهارم: نصب و اتصال
اتصال نبشی به سازه معمولاً به دو روش انجام میشود:
- اتصال جوشی
- اتصال پیچ و مهرهای
هر روش مزایا و محدودیتهای خاص خود را دارد.
مرحله پنجم: کنترل کیفیت و بازرسی
پس از نصب، کیفیت اتصالات بررسی میشود تا از صحت اجرا اطمینان حاصل گردد.
استانداردها و الزامات فنی در استفاده از نبشی
استفاده از نبشی در سازههای صنعتی باید مطابق استانداردهای معتبر انجام شود. برخی از مهمترین الزامات عبارتاند از:
- رعایت استانداردهای طراحی سازههای فولادی
- استفاده از فولاد با مشخصات مکانیکی تاییدشده
- کنترل کیفیت جوش و اتصالات
- تطبیق با آییننامههای ملی ساختمان
مطالعات فنی نشان میدهد سازههایی که مطابق استاندارد اجرا شدهاند، تا ۵۰ درصد عمر مفید بیشتری نسبت به نمونههای غیراستاندارد دارند.
خطاهای رایج در استفاده از نبشی در سازههای صنعتی
در بسیاری از پروژهها، اشتباهات اجرایی باعث کاهش کارایی نبشی میشود. برخی از این خطاها عبارتاند از:
- انتخاب سایز کوچکتر از مقدار محاسباتی
- جوشکاری غیراصولی و بدون کنترل کیفیت
- استفاده از نبشی پرسی به جای فابریک در سازههای سنگین
- عدم رعایت فاصله استاندارد پیچها
- بیتوجهی به خوردگی و شرایط محیطی
روشهای بهروز استفاده از نبشی در سازههای فولادی صنعتی
روش اول: طراحی بهینه با نرمافزارهای مهندسی
استفاده از نرمافزارهای تحلیل سازه امکان انتخاب دقیق سایز نبشی را فراهم میکند و از مصرف بیرویه فولاد جلوگیری میشود.
روش دوم: استفاده از نبشیهای با پوشش ضدخوردگی
در محیطهای صنعتی مرطوب یا خورنده، پوششهای گالوانیزه یا اپوکسی باعث افزایش عمر نبشی میشوند.
روش سوم: اجرای اتصالات پیچ و مهرهای پیشساخته
این روش سرعت نصب را افزایش داده و امکان کنترل کیفیت کارخانهای را فراهم میکند.
روش چهارم: ترکیب نبشی با سایر مقاطع سبک
در طراحیهای نوین، نبشی همراه با قوطی و ناودانی استفاده میشود تا سازهای سبک اما مقاوم ایجاد گردد.
روش پنجم: کنترل کیفی مبتنی بر تستهای غیرمخرب
تستهای التراسونیک و چشمی برای بررسی کیفیت جوش نبشی کاربرد گسترده پیدا کردهاند.
نکات اجرایی و فنی مهم
- انتخاب نبشی باید بر اساس محاسبات سازهای انجام شود
- اتصالات باید مطابق نقشه اجرایی اجرا شوند
- استفاده از نبشی سالم و بدون تابخوردگی ضروری است
- حفاظت در برابر زنگزدگی نباید نادیده گرفته شود
- بازرسی دورهای سازه اهمیت بالایی دارد
مثال اجرایی واقعی
در یک کارخانه تولید قطعات صنعتی، خرپای سقف سالن اصلی با استفاده از نبشی بال مساوی طراحی شد. پس از چند سال بهرهبرداری، سازه بدون هیچگونه تغییر شکل یا ترکخوردگی عملکرد مناسبی از خود نشان داد. این پروژه نشان داد انتخاب صحیح نبشی و اجرای استاندارد آن میتواند عمر سازه را بهطور قابل توجهی افزایش دهد.
در نمونهای دیگر، استفاده از نبشی پرسی به جای فابریک در یک سازه سنگین باعث ایجاد ترک در محل جوشها شد که هزینه تعمیرات بالایی را به پروژه تحمیل کرد.
نبشی در سازههای فولادی صنعتی برای ایجاد اتصالات تیر و ستون، مهاربندی جانبی، ساخت خرپاها و تقویت نقاط حساس سازه استفاده میشود و باید بر اساس محاسبات مهندسی و استانداردهای فنی انتخاب گردد.
سوالات متداول (FAQ)
نبشی بیشتر در کدام بخش سازه صنعتی استفاده میشود؟
بیشترین کاربرد آن در اتصالات تیر به ستون و سیستم مهاربندی است.
نبشی فابریک بهتر است یا پرسی؟
برای سازههای صنعتی سنگین، نبشی فابریک به دلیل مقاومت بالاتر توصیه میشود.
آیا نبشی در برابر زلزله مقاوم است؟
در صورت طراحی و اجرای صحیح، نقش مؤثری در انتقال نیروهای جانبی دارد.
چه پوششی برای نبشی در محیط صنعتی مناسب است؟
گالوانیزه یا رنگ اپوکسی برای محیطهای مرطوب و خورنده مناسبتر است.
اتصال نبشی بهتر است جوشی باشد یا پیچ و مهرهای؟
هر دو روش کاربرد دارند، اما اتصالات پیچ و مهرهای کنترل کیفیت بهتری دارند.
نبشی بال مساوی چه مزیتی دارد؟
توزیع یکنواخت تنش و کاربرد گسترده در اتصالات سازهای از مزایای آن است.
عمر مفید نبشی در سازه صنعتی چقدر است؟
در صورت نگهداری مناسب، بیش از ۳۰ سال دوام خواهد داشت.
