مقدمه | چرا نصب صحیح نبشی در سازههای فلزی حیاتی است؟
در سازههای فلزی، کیفیت اجرا اغلب مهمتر از نوع مقطع مصرفی است. حتی مقاومترین فولادها نیز اگر بهدرستی نصب نشوند، نمیتوانند نقش سازهای خود را ایفا کنند. در این میان، نبشیها بهعنوان یکی از پرکاربردترین مقاطع فولادی، نقش کلیدی در انتقال نیرو، ایجاد اتصال و افزایش پایداری سازه دارند. کوچکترین خطا در نصب این عضو ظاهراً ساده، میتواند منجر به تمرکز تنش، تغییرشکل ناخواسته و در موارد حاد، افت ایمنی کل سازه شود.
از سوی دیگر، بررسی گزارشهای فنی پروژههای صنعتی و ساختمانی نشان میدهد بخش قابلتوجهی از ایرادات اجرایی سازههای فلزی، مستقیماً به نصب غیراصولی اتصالات نبشیدار بازمیگردد. همین واقعیت، ضرورت شناخت دقیق روشهای صحیح نصب نبشی را بیش از پیش برجسته میکند.
نبشی چیست و چه نقشی در سازههای فلزی دارد؟
نبشی، مقطع فولادی L شکل است که از دو بال عمود بر هم تشکیل میشود. این مقطع، بسته به نحوه استفاده، میتواند بهعنوان عضو باربر، اتصالدهنده یا تقویتکننده مورد استفاده قرار گیرد.
کاربردهای اصلی نبشی در سازههای فلزی
در طراحی و اجرای سازههای فولادی، نبشیها معمولاً در نقشهای زیر ظاهر میشوند:
- اتصال تیر به ستون
- مهاربندی جانبی سازه
- تقویت گوشهها و لبهها
- ساخت بادبندهای سبک
- اجرای فریمهای فرعی و سازههای ثانویه
چنین تنوع کاربردی، حساسیت نصب نبشی را بهطور مستقیم افزایش میدهد.
اهمیت نصب اصولی نبشی از دید مهندسی سازه
نصب صحیح نبشی صرفاً یک موضوع اجرایی نیست، بلکه مستقیماً با رفتار سازه در برابر بارهای مختلف ارتباط دارد.
تأثیر نصب نادرست بر عملکرد سازه
اگر نبشی بهدرستی نصب نشود، پیامدهای زیر دور از انتظار نخواهد بود:
- انتقال ناقص نیرو بین اعضا
- ایجاد لنگرهای ناخواسته
- تمرکز تنش در محل اتصال
- کاهش عمر مفید سازه
- افزایش احتمال شکست موضعی
به همین دلیل، در آییننامههای طراحی و اجرا، جزئیات نصب نبشیها با دقت بالایی مشخص شدهاند.
انواع نبشی و تفاوت آنها در روش نصب
پیش از پرداختن به مراحل نصب، شناخت نوع نبشی ضروری است؛ زیرا هر نوع، الزامات اجرایی خاص خود را دارد.
نبشی بال مساوی
در این نوع، دو بال نبشی طول یکسان دارند و معمولاً در اتصالات متقارن استفاده میشوند. نصب این نبشیها سادهتر بوده و توزیع تنش یکنواختتری دارند.
نبشی بال نامساوی
در شرایطی که محدودیت فضا یا نیاز سازهای خاص وجود دارد، از نبشی بال نامساوی استفاده میشود. در این حالت، جهت قرارگیری نبشی اهمیت بیشتری پیدا میکند.
نبشی فابریک و پرسی
نبشی فابریک از نورد گرم تولید میشود و ساختار یکنواختتری دارد، درحالیکه نبشی پرسی از خمکاری ورق ساخته شده و در نصب، حساسیت بیشتری نسبت به ترک و تمرکز تنش دارد.
استانداردهای مرتبط با نصب نبشی در سازههای فلزی
بر اساس دستورالعملهای فنی، نصب نبشی باید مطابق با استانداردهای شناختهشده انجام شود. برخی از مهمترین مراجع عبارتاند از:
- آییننامه طراحی سازههای فولادی
- مقررات ملی ساختمان
- دستورالعملهای جوش و اتصال پیچومهرهای
- استانداردهای کنترل کیفیت سازههای فلزی
مطالعات مهندسی نشان میدهد رعایت این الزامات، احتمال بروز نقص اجرایی را تا بیش از ۳۵٪ کاهش میدهد.
مراحل اصولی نصب نبشی در سازههای فلزی
نصب صحیح نبشی یک فرآیند مرحلهبهمرحله است که هر مرحله، نقش مستقلی در کیفیت نهایی دارد.
مرحله اول: بررسی نقشهها و جزئیات اجرایی
پیش از هر اقدامی، باید موارد زیر بهدقت بررسی شوند:
- محل دقیق نصب نبشی
- نوع اتصال (جوشی یا پیچومهرهای)
- ضخامت و ابعاد نبشی
- جهت قرارگیری بالها
نادیده گرفتن این مرحله، یکی از دلایل اصلی دوبارهکاری در پروژههاست.
مرحله دوم: آمادهسازی سطح اتصال
سطوح تماس باید عاری از موارد زیر باشند:
- زنگزدگی
- رنگ یا پوشش نامناسب
- چربی و آلودگی
آمادهسازی صحیح، کیفیت جوش یا اتصال پیچ را بهطور محسوسی افزایش میدهد.
مرحله سوم: تراز و شاقولکردن نبشی
قرارگیری دقیق نبشی در راستای طراحیشده، اهمیت زیادی دارد. استفاده از ابزارهای اندازهگیری دقیق، مانع از ایجاد تنشهای اضافی در سازه میشود.
مرحله چهارم: اجرای اتصال
بسته به نوع طراحی، اتصال نبشی میتواند به دو روش انجام شود:
- اتصال جوشی: مناسب سازههای دائمی با بارگذاری بالا
- اتصال پیچومهرهای: قابل تنظیم و مناسب پروژههای صنعتی و موقت
انتخاب روش اتصال باید کاملاً مطابق نقشههای مصوب باشد.
مرحله پنجم: کنترل نهایی و بازرسی
پس از نصب، کنترل مواردی مانند کیفیت جوش، سفتی پیچها و همراستایی اعضا الزامی است.
خطاهای رایج در نصب نبشی که باید از آنها اجتناب کرد
با وجود سادگی ظاهری، خطاهای متداولی در نصب نبشی مشاهده میشود که پیامدهای فنی قابلتوجهی دارند.
نصب نبشی با جهت اشتباه
در نبشیهای بال نامساوی، جابهجایی جهت بالها میتواند رفتار سازهای اتصال را تغییر دهد.
استفاده از جوش غیراستاندارد
جوشهای ناقص یا بیشازحد، هر دو میتوانند عامل تمرکز تنش باشند.
عدم تطابق سوراخکاری در اتصالات پیچومهرهای
سوراخهای نامنظم، باعث لقی اتصال و افت ظرفیت باربری میشوند.
بیتوجهی به انبساط و انقباض حرارتی
در سازههای در معرض تغییرات دما، عدم پیشبینی این موضوع میتواند موجب ترکخوردگی شود.
راهکارهای بهروز برای بهبود کیفیت نصب نبشی
1. استفاده از جزئیات اجرایی استاندارد
جزئیات ازپیشطراحیشده، خطای انسانی را کاهش میدهند.
2. بهرهگیری از نیروی اجرایی آموزشدیده
تجربه تیم نصب، تأثیر مستقیمی بر کیفیت نهایی دارد.
3. کنترل کیفیت مرحلهای
بازرسی در هر مرحله، از تجمع خطاها جلوگیری میکند.
4. استفاده از تجهیزات دقیق اندازهگیری
ابزارهای تراز لیزری و گیجهای کنترلی، دقت نصب را افزایش میدهند.
5. مستندسازی فرآیند نصب
ثبت مراحل اجرا، امکان پیگیری و اصلاح احتمالی را فراهم میکند.
مثال اجرایی از نصب صحیح نبشی در یک پروژه واقعی

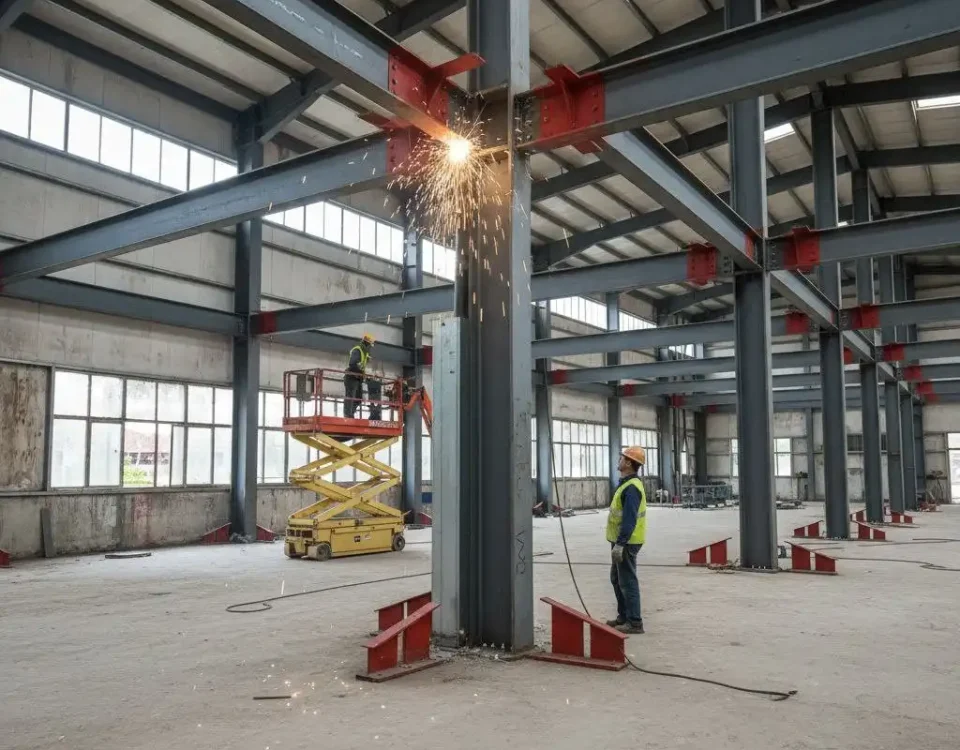

در یک سوله صنعتی با دهانه بزرگ، نبشیها بهعنوان اتصال تیرهای فرعی به ستون استفاده شدند. با رعایت دقیق تراز، جوشکاری کنترلشده و بازرسی مرحلهای، سازه بدون نیاز به اصلاحات ثانویه به بهرهبرداری رسید. بررسی پس از بارگذاری نشان داد که اتصالات نبشی، رفتار کاملاً مطابق محاسبات طراحی داشتهاند.
برای نصب صحیح نبشی در سازههای فلزی، باید نوع نبشی، جهت قرارگیری، روش اتصال و الزامات استاندارد بهطور کامل رعایت شود تا انتقال نیرو بهصورت ایمن انجام گیرد.
پرسشهای متداول (FAQ)
بهترین روش اتصال نبشی کدام است؟
انتخاب بین جوش یا پیچومهره به نوع سازه و الزامات طراحی بستگی دارد.
آیا میتوان نبشی را بدون نقشه اجرایی نصب کرد؟
نصب بدون نقشه دقیق، ریسک خطای سازهای را بهشدت افزایش میدهد.
ضخامت نبشی چه تأثیری بر نصب دارد؟
ضخامت بیشتر، نیازمند جوش یا پیچ با ظرفیت بالاتر است.
آیا نبشی پرسی برای سازههای اصلی مناسب است؟
در اغلب موارد، نبشی فابریک گزینه مطمئنتری محسوب میشود.
چه زمانی باید اتصال نبشی تقویت شود؟
در بارگذاریهای دینامیکی یا تغییر کاربری سازه.
آیا تراز نبودن نبشی خطرناک است؟
عدم تراز میتواند منجر به تمرکز تنش و کاهش عمر سازه شود.
بازرسی نهایی شامل چه مواردی است؟
کنترل جوش، پیچها، تراز و انطباق با نقشه.
