افزایش ارتفاع ساختمانها، رشد پروژههای صنعتی و تشدید الزامات آییننامهای سبب شده است که تقویت سازههای فولادی به یکی از اولویتهای اصلی مهندسان عمران تبدیل شود. در این میان، نبشی فولادی بهعنوان یکی از سادهترین و درعینحال مؤثرترین مقاطع فلزی، نقش مهمی در بهبود رفتار سازهای ایفا میکند.
از منظر مهندسی سازه، نبشی تنها یک پروفیل جانبی محسوب نمیشود، بلکه عنصری کلیدی برای انتقال نیرو، کنترل تغییرشکلها و افزایش ظرفیت باربری اجزای مختلف ساختمان است.
با توجه به هزینه مناسب، سهولت اجرا و تطبیقپذیری بالا، استفاده از نبشی در تقویت سازههای فولادی به راهکاری اقتصادی و فنی تبدیل شده است.
شناخت دقیق عملکرد نبشی در سیستمهای سازهای به طراحان کمک میکند تا از این مقطع ساده بیشترین بهره را ببرند و ایمنی سازه را در برابر بارهای ثقلی، جانبی و دینامیکی افزایش دهند. در ادامه، این موضوع از جنبههای فنی، اجرایی و کاربردی بررسی میشود.
نبشی فولادی چیست و چه جایگاهی در سازههای فولادی دارد؟
نبشی فولادی نوعی پروفیل L شکل است که از دو بال عمود بر هم تشکیل شده و در انواع فابریک و پرسی تولید میشود.
این مقطع به دلیل شکل هندسی خاص خود، توانایی تحمل همزمان نیروهای فشاری، کششی و خمشی را دارد.
در سازههای فولادی، نبشی معمولاً در موارد زیر استفاده میشود:
- اتصال تیر به ستون
- تقویت گوشهها و لبههای سازه
- مهاربندی قابها
- افزایش سختی موضعی اجزای سازه
- بهبود عملکرد اتصالات فلزی
بر اساس گزارشهای فنی صنعت ساختمان، بیش از ۳۰ درصد اتصالات سازههای فلزی سبک با استفاده از نبشی اجرا میشود.
اهمیت تقویت سازههای فولادی با نبشی
تقویت سازههای فولادی به دلایل مختلفی انجام میشود:
- افزایش بارگذاری در اثر تغییر کاربری ساختمان
- اصلاح ضعفهای طراحی اولیه
- مقاومسازی در برابر زلزله
- ترمیم آسیبهای ناشی از خوردگی یا ضربه
- افزایش عمر مفید سازه
نبشی بهعنوان مقطعی سبک و قابل اجرا در فضاهای محدود، امکان تقویت موضعی بدون تخریب گسترده را فراهم میکند.
مکانیسم عملکرد نبشی در افزایش مقاومت سازه
عملکرد نبشی در تقویت سازههای فولادی را میتوان در سه سطح تحلیل کرد:
- انتقال نیرو: نبشی نیروهای وارد بر عضو اصلی را به اجزای مجاور منتقل میکند.
- افزایش سطح مقطع مؤثر: افزودن نبشی باعث افزایش ممان اینرسی و ظرفیت باربری عضو میشود.
- کنترل تغییرشکل: با افزایش سختی موضعی، تغییرمکانها کاهش مییابد.
این سه مکانیسم در کنار هم موجب بهبود رفتار کلی سازه در برابر بارهای استاتیکی و دینامیکی میشوند.
نقش نبشی در تقویت اتصالات سازهای
اتصالات ضعیف یکی از اصلیترین دلایل خرابی سازههای فولادی در زلزلهها است.
نبشیها بهعنوان المان تقویتی در محل اتصال تیر به ستون یا بادبندها استفاده میشوند.

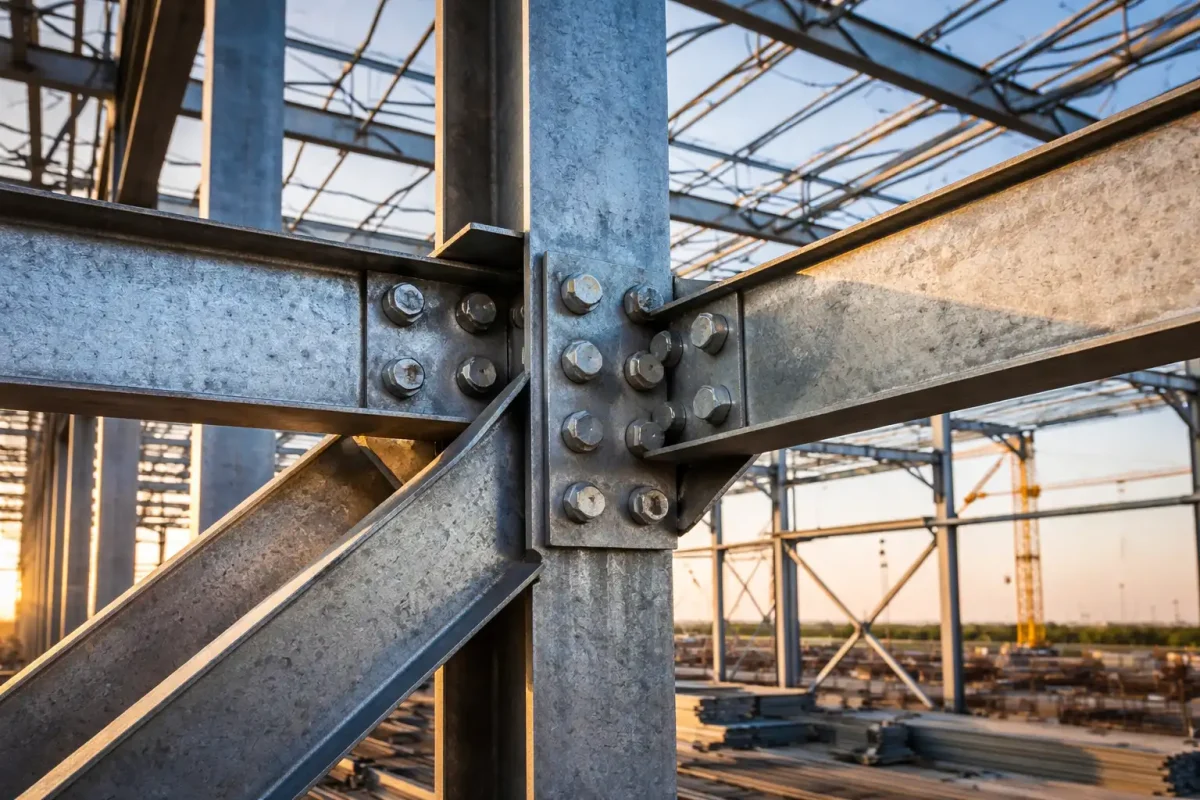

تقویت اتصال تیر به ستون با نبشی
در این روش، نبشیها در دو طرف جان تیر نصب شده و با پیچ یا جوش به ستون متصل میشوند.
نتیجه این اقدام عبارت است از:
- افزایش ظرفیت برشی اتصال
- کاهش تمرکز تنش
- بهبود عملکرد لرزهای سازه
تقویت مهاربندها با نبشی
نبشیها میتوانند بهعنوان عضو کمکی در مهاربندهای فولادی به کار روند تا:
- طول کمانش کاهش یابد
- مقاومت فشاری افزایش پیدا کند
- پایداری جانبی سازه تقویت شود
استفاده از نبشی در تقویت ستونهای فولادی
ستونها بهعنوان عناصر اصلی باربر، نیازمند ظرفیت فشاری بالا هستند.
نصب نبشی در گوشههای ستون باعث افزایش سطح مقطع و ممان اینرسی آن میشود.
مزایای این روش شامل موارد زیر است:
- افزایش مقاومت فشاری ستون
- کاهش خطر کمانش
- بهبود عملکرد در برابر بارهای جانبی
این تکنیک در پروژههای مقاومسازی ساختمانهای قدیمی بسیار رایج است.
نقش نبشی در تقویت تیرهای فولادی
در تیرهای فولادی که دچار خمش بیش از حد یا ترک موضعی شدهاند، استفاده از نبشی در جان تیر یا لبههای فوقانی میتواند ظرفیت خمشی را افزایش دهد.
با افزودن نبشی به جان تیر:
- تنشها در سطح وسیعتری توزیع میشود
- احتمال گسیختگی کاهش مییابد
- رفتار الاستیک تیر بهبود پیدا میکند
تحلیل فرآیندی تقویت سازه با نبشی (مرحلهبهمرحله)
فرآیند تقویت سازه فولادی با نبشی معمولاً شامل مراحل زیر است:
- ارزیابی سازه و شناسایی نقاط ضعف
- محاسبه ظرفیت مورد نیاز برای تقویت
- انتخاب نوع و ابعاد مناسب نبشی
- طراحی جزئیات اتصال
- آمادهسازی سطح فلز
- نصب نبشی با جوش یا پیچ
- کنترل کیفیت و تست نهایی
اجرای صحیح این مراحل تضمینکننده عملکرد مطلوب سیستم تقویتی خواهد بود.
اشتباهات رایج در استفاده از نبشی برای تقویت سازه
بسیاری از پروژهها به دلیل خطاهای اجرایی به نتیجه مطلوب نمیرسند.
از جمله اشتباهات متداول میتوان به موارد زیر اشاره کرد:
- انتخاب ابعاد نامناسب نبشی
- جوشکاری غیراستاندارد
- عدم توجه به خوردگی فلز
- نصب نبشی بدون محاسبات مهندسی
- بیتوجهی به توزیع یکنواخت بار
چنین خطاهایی میتواند نهتنها مفید نباشد، بلکه ایمنی سازه را کاهش دهد.
چالشهای تقویت سازههای فولادی با نبشی
تقویت سازه با نبشی با وجود مزایا، با چالشهایی همراه است:
- محدودیت فضا برای نصب
- نیاز به توقف بهرهبرداری در برخی ساختمانها
- حساسیت بالا به کیفیت جوش
- لزوم رعایت آییننامههای لرزهای
برای غلبه بر این چالشها، برنامهریزی دقیق و نظارت فنی ضروری است.
راهکارهای بهروز برای استفاده بهینه از نبشی در تقویت سازهها
برای افزایش کارایی این روش، رعایت راهکارهای زیر توصیه میشود:
- استفاده از نبشیهای فابریک با استاندارد تولید
- طراحی تقویت بر اساس نرمافزارهای تحلیل سازه
- بهکارگیری پیچهای پرمقاومت بهجای جوش در برخی موارد
- پوششدهی ضدخوردگی پس از نصب
- انجام تستهای غیرمخرب برای کنترل کیفیت اتصال
این اقدامات باعث افزایش ایمنی و دوام سیستم تقویتی میشود.
مثال اجرایی از کاربرد نبشی در تقویت سازه فولادی
در یک کارخانه صنعتی قدیمی، ستونهای فولادی به دلیل افزایش بار تجهیزات جدید دچار ضعف سازهای شدند.
با نصب نبشی در چهار گوشه ستونها و اتصال آنها به وسیله پیچهای پرمقاومت، ظرفیت باربری ستونها تا ۴۵ درصد افزایش یافت.
پس از اجرای این طرح، بدون نیاز به تعویض ستونها، بهرهبرداری ایمن کارخانه ادامه پیدا کرد.
این تجربه عملی نشان میدهد نبشی میتواند راهکاری کمهزینه و مؤثر برای مقاومسازی باشد.
نبشیها با افزایش سطح مقطع مؤثر، بهبود عملکرد اتصالات و توزیع یکنواخت تنشها میتوانند مقاومت سازههای فولادی را در برابر بارهای ثقلی و جانبی بهطور قابلتوجهی افزایش دهند.
سوالات متداول
۱. آیا نبشی میتواند ظرفیت باربری سازه را افزایش دهد؟
بله، با افزایش سطح مقطع و بهبود اتصالها، ظرفیت باربری افزایش مییابد.
۲. نبشی بیشتر در کدام قسمت سازه استفاده میشود؟
در اتصالات تیر به ستون، مهاربندها و تقویت ستونها کاربرد دارد.
۳. آیا استفاده از نبشی برای مقاومسازی اقتصادی است؟
در بسیاری از پروژهها، نسبت به تعویض اعضا بسیار مقرونبهصرفهتر است.
۴. جوش بهتر است یا پیچ برای نصب نبشی؟
بسته به شرایط پروژه، هر دو روش قابل استفادهاند، اما پیچهای پرمقاومت کنترل کیفیت بهتری دارند.
۵. آیا نبشی در برابر زلزله مؤثر است؟
بله، با افزایش سختی و کاهش تغییرشکل، عملکرد لرزهای سازه را بهبود میدهد.
۶. چه نوع نبشی برای تقویت سازه مناسبتر است؟
نبشی فابریک با آلیاژ استاندارد بهترین گزینه محسوب میشود.
۷. آیا امکان تقویت سازه قدیمی با نبشی وجود دارد؟
بله، این روش یکی از رایجترین تکنیکهای مقاومسازی سازههای قدیمی است.
جمعبندی نهایی
نبشی فولادی بهعنوان مقطعی ساده اما کارآمد، نقش مهمی در تقویت سازههای فولادی ایفا میکند.
افزایش مقاومت اتصالات، بهبود ظرفیت ستونها و تیرها و کاهش تغییرشکلها از مهمترین دستاوردهای استفاده صحیح از نبشی است.
با رعایت اصول طراحی مهندسی، انتخاب متریال استاندارد و اجرای دقیق، میتوان از این روش برای افزایش ایمنی و عمر مفید ساختمانها بهره گرفت.
در شرایطی که محدودیت بودجه و زمان وجود دارد، نبشی بهعنوان راهکاری عملی و اقتصادی برای مقاومسازی سازههای فولادی شناخته میشود.
